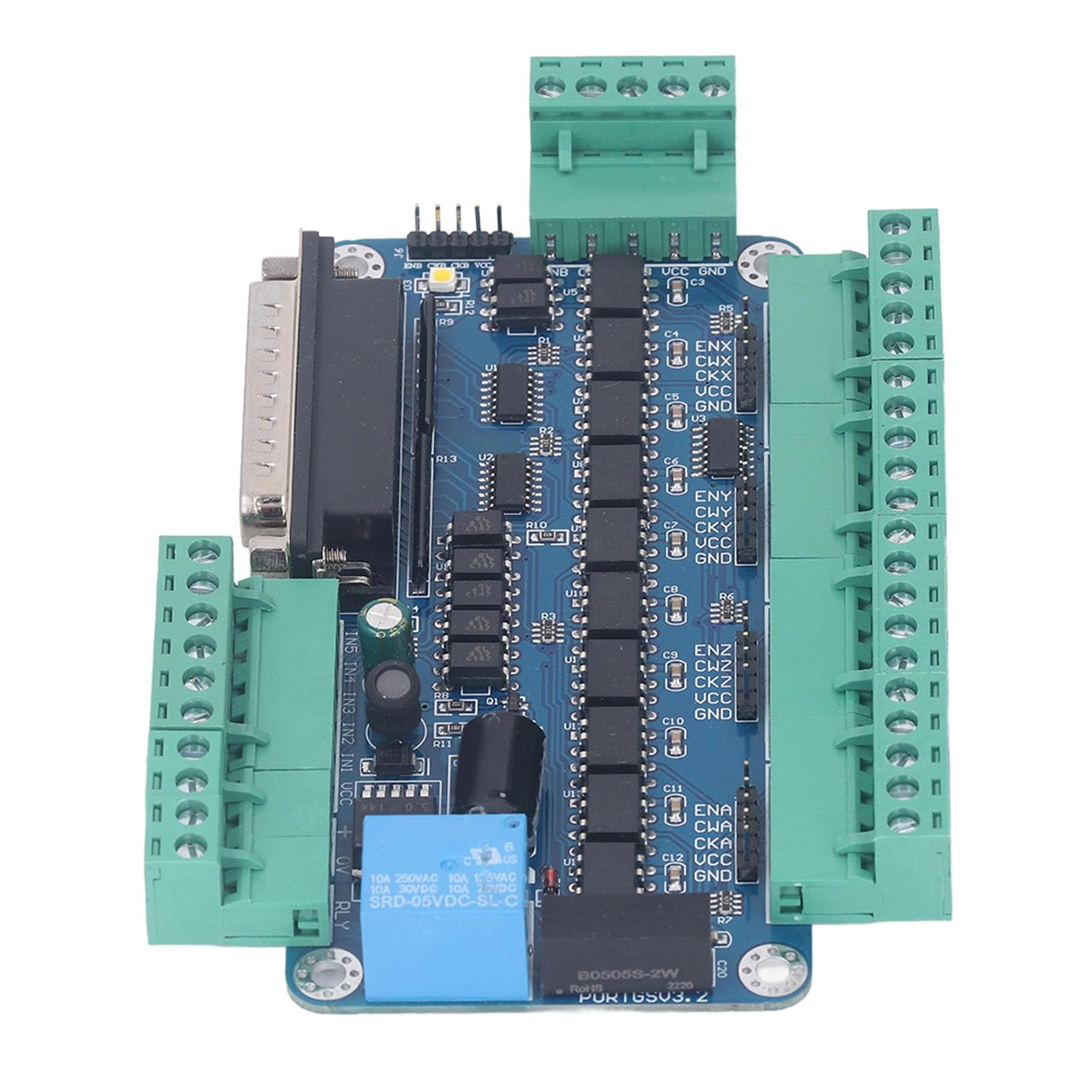

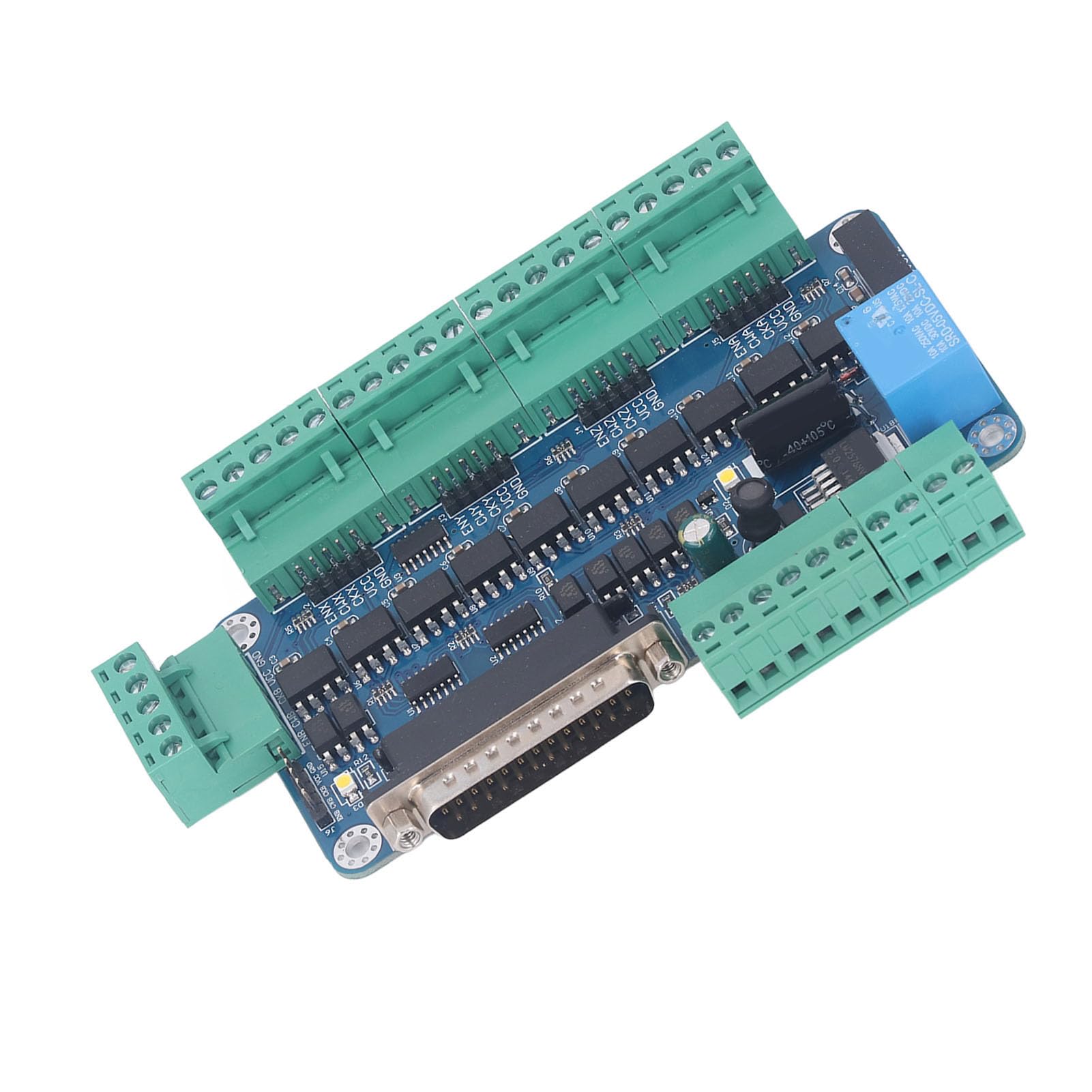

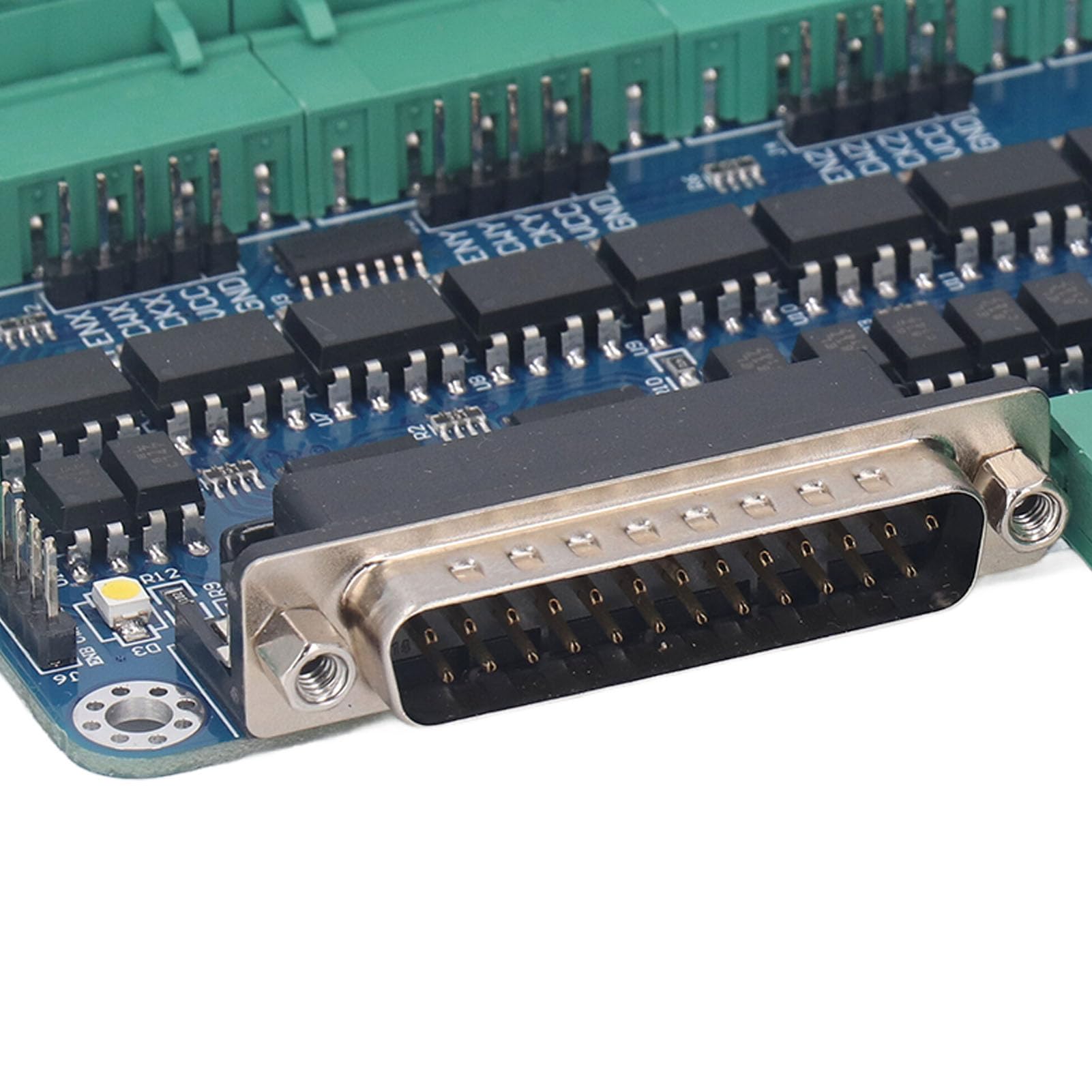

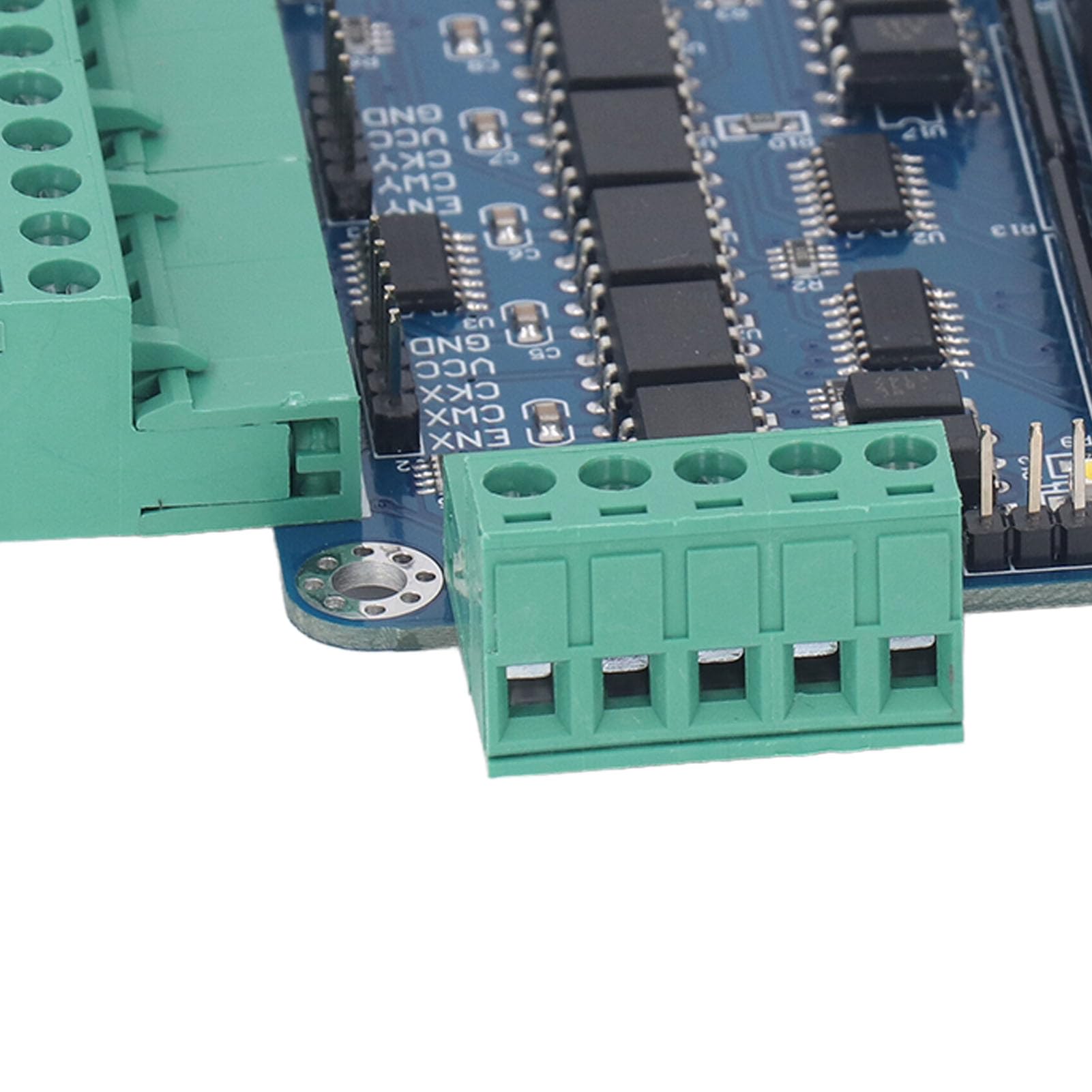

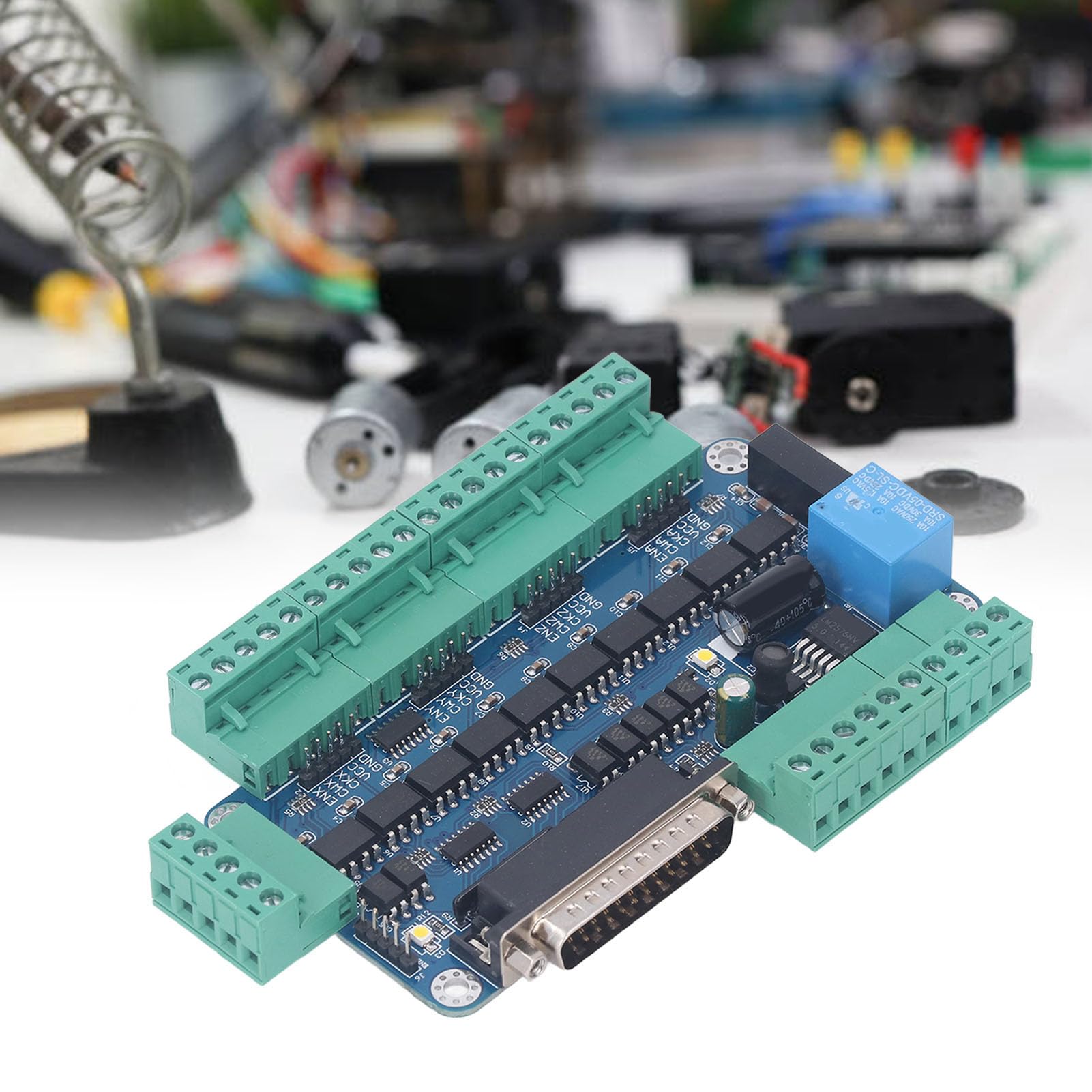

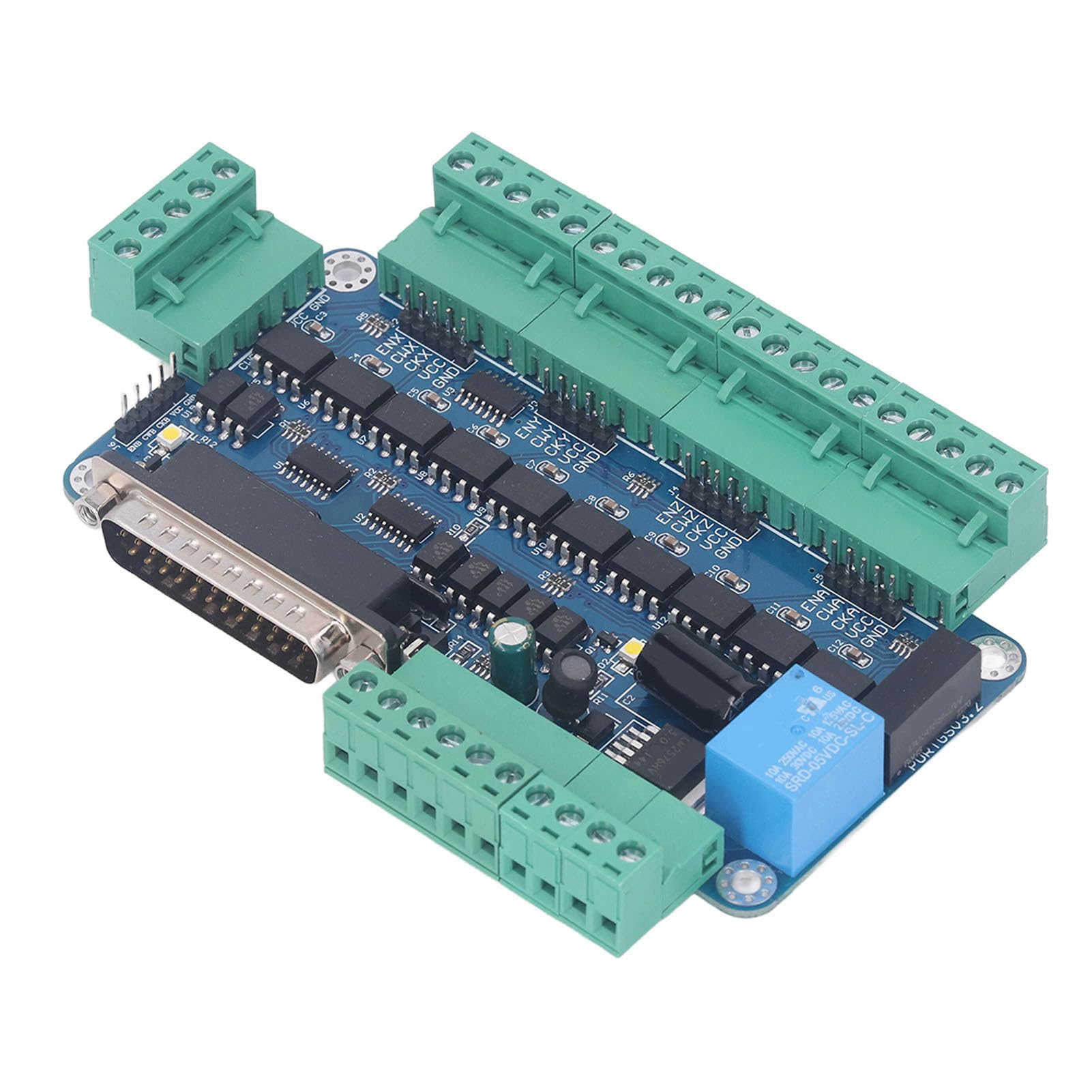

Scheda controller motore passo-passo CNC, scheda breakout a 5 assi con accoppiatore ottico ad alta velocità - Distribuzione interfaccia porta parallela per driver passo-passo,

Marchio: Aurikall
Produttore: Aurikall
Numero di articoli: 1

- Compatibilità software e hardware: questa scheda breakout a 5 assi è compatibile con i software KCAM4 ed EMC2 tramite il controllo della porta parallela.Supporta 12 pin di uscita di trasmissione dati per controllare fino a 5 driver di motori passo-passo.

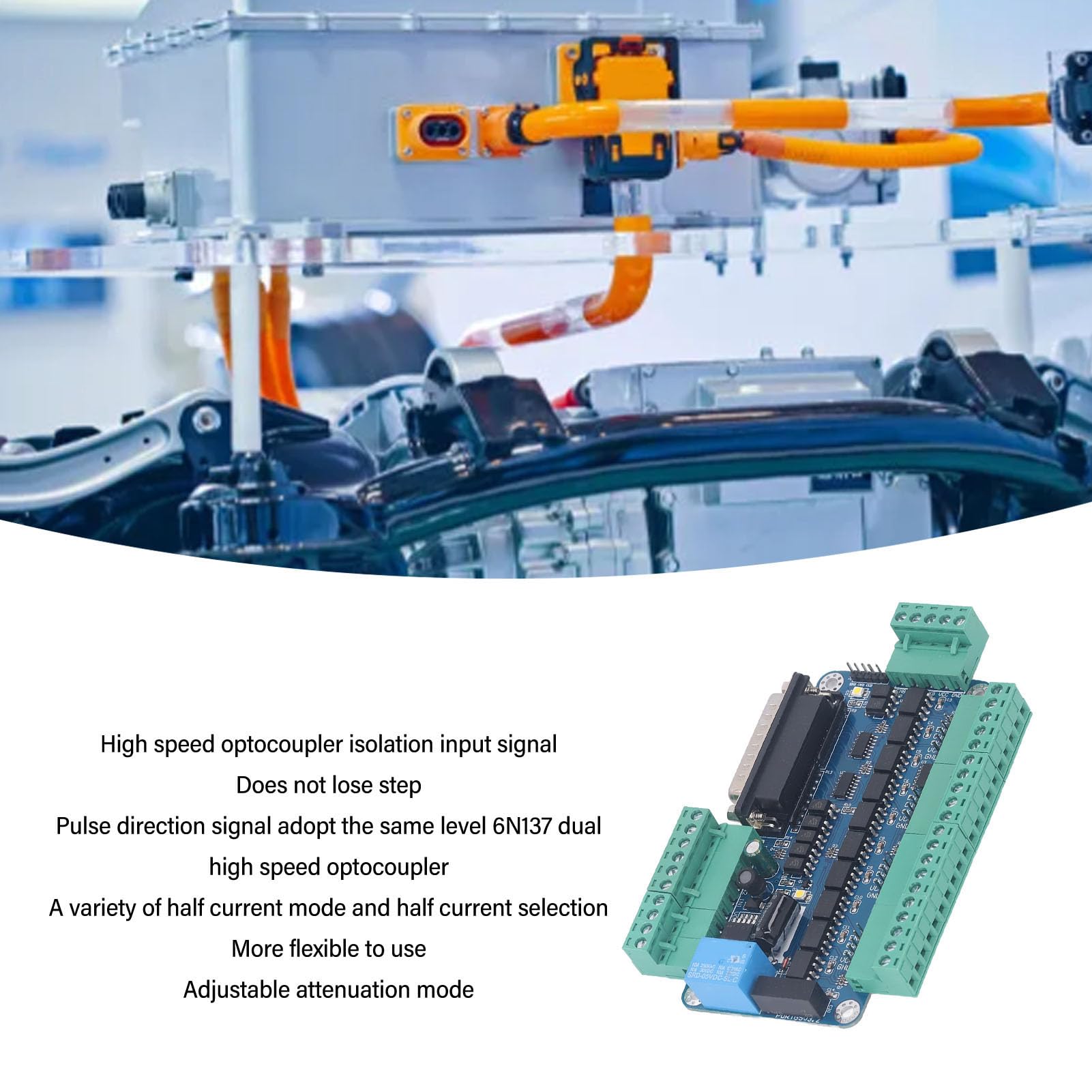

- Isolamento del fotoaccoppiatore e velocità dei dati: l'isolamento del fotoaccoppiatore ad alta velocità protegge i segnali di ingresso dalle interferenze per evitare perdite di passi.I doppi optoaccoppiatori ad alta velocità 6N137 supportano la modellazione del segnale direzionale e a impulsi con velocità di trasmissione dati fino a 10 MBit al secondo.
- Ingresso elettrico e protezione del circuito: la scheda di controllo funziona con un'alimentazione da 12 a 60 V CC e supporta USB da 5 V o fonti di alimentazione esterne.Una protezione integrata dal circuito inverso previene danni al chip durante errori accidentali di connessione all'alimentazione.
- Interfacce di ingresso e controllo relè: dispone di 5 interfacce di ingresso per arresti di emergenza, interruttori di finecorsa e strumenti di ripristino con indicatori di stato LED.Un singolo relè da 12 A fornisce connessioni normalmente aperte e normalmente chiuse per la gestione dei dispositivi esterni.
- Gestione termica e specifiche fisiche: un radiatore a denti densi fornisce la dissipazione del calore per un funzionamento stabile durante l'uso prolungato.Il cuscinetto di raffreddamento da 75 x 65 mm include quattro fori di montaggio da 4 mm di diametro distanziati di 67 x 58 mm per un'installazione .
